模擬量信號單雙向傳輸

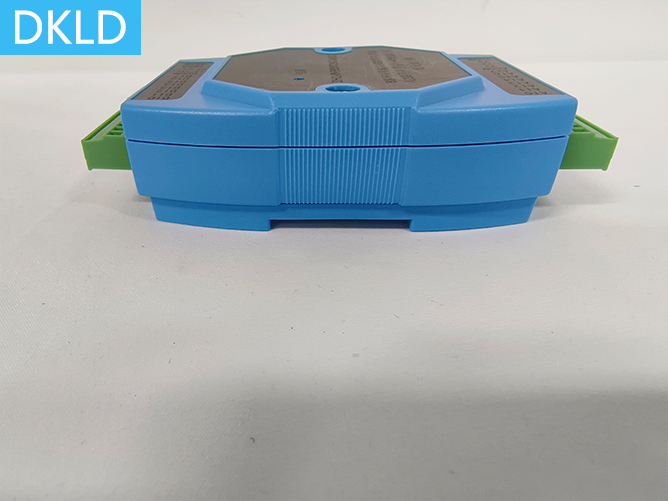

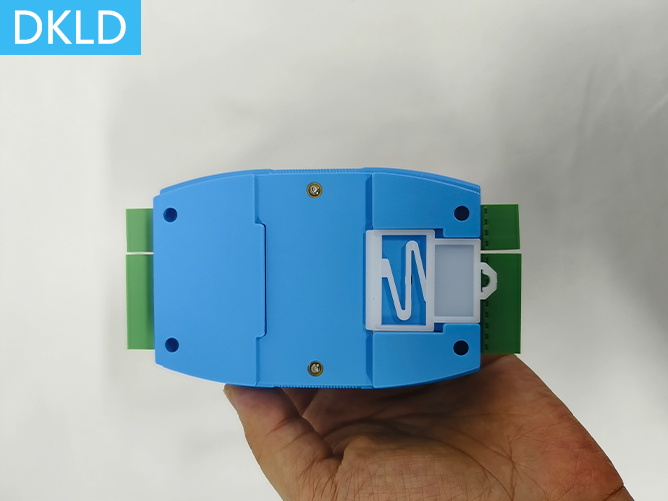

6路開關量輸入+6路模擬量輸入+3路繼電器輸出+485輸出測控終端
尺寸:100*70*25mm
型號:DHQ-6KR6MR3KC485C
1、系統說明:1、支持6路開關量輸入,支持有源接入3.3V-100V電壓,支持負電壓輸入;支持 6路模擬量輸入,可以采集電壓0~10V或者電流信號0~20mA,支持過量程輸入。訂貨時,確定好需要幾路輸入,由我們設置好再出廠。
2、采用RS485通訊接口;內建看門狗電路,確保工作異常時能恢復。
3、MOBUS RTU 模式,默認地址 5,9600, 8N1,支持訂貨指定;
4、支持無線信號回傳,特定ID特定頻點,回傳至遙控器顯示,同時支持無線信號的三路繼電器輸出。
5、電源及通訊接線:電源接入9~36VDC,通訊線需接485A485B兩根線。
7、開關量輸入接線:6路開關量接入DI1/DI2/DI3/DI4/DI5/DI6,開關地接入DCOM。
8、空曠環境距離可以做100米,300米,500米,3KM等,還可以做更遠的距離,可以在中間加上中繼器,確保接力賽式的傳輸,特別適用于隧道彎道、礦山井下。
可以應用在:無線水泵自動控制/無線聲光報警燈/工業遙控器/工業現場監控
無線小車控制/無線杭車控制/水廠自動化/交通自動化控制
環境監測系統/石油管道監控系統
