塔吊遙控器（塔吊無線遙控器）無線100米200米300米控制《搖桿+比例桿（開關量+模擬量）遙控器》介紹
瀏覽：6215 發布日期：2020/08/22 14:06:00
出品商：南京帝淮電子科技有限公司；
產品級別：工業級搖桿+比例桿（開關量+模擬量）遙控器；

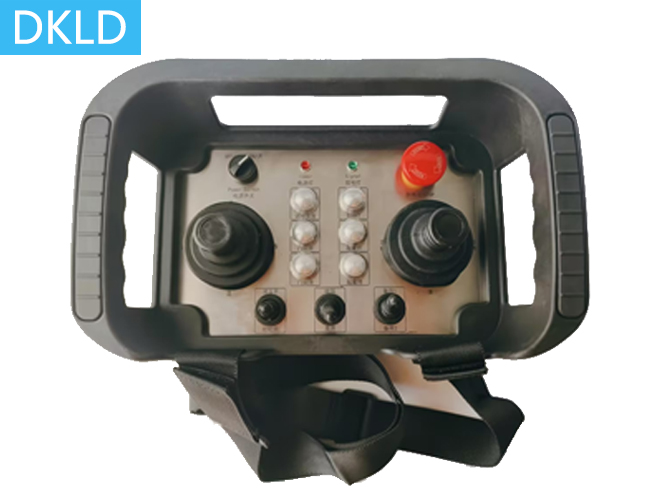

發射布局及功能執行：啟動+急停，1個四向五速搖桿，1個四方向模擬量比例桿或1個兩方向模擬量比例桿，6個按鍵+2個選擇開關，1號搖桿四方五速搖桿用于控制塔吊的吊鉤上下五速以及吊鉤前后行走3速，2號比例桿用于控制塔吊吊臂的左旋、右旋模擬量輸出控制，模擬量控制輸出可調節0-10V、或0-5V，或4-20mA。發射機采用箱體式，有背帶，可懸掛于胸前操作，手握感良好，可按需定做文字標識標牌。開關量搖桿四方向五速，可實現前后左右四個方向動作，每個方向最多可實現5速控制，每個方向?qū)?yīng)5路繼電器輸出，4個方向可輸出開關量20路，6個按鍵，特定功能使用，啟動旋鈕控制遙控系統整機啟動，急停用于發射機和接收機及被控設備的總電源的緊急斷開；雙搖桿可協同動作，也可獨立動作執行，功能多樣化，滿足多種復雜工業級無線控制需求。
收發無線頻率：433MHz，開放性頻段；
頻率間隔：25KHz，頻率控制信號不會發生串?dāng)_，動作執行精準、穩定度高；
發射功率：10mW，符合無線電作業安全標準；
頻率漂移：< 3ppm @ -20℃ ~ +70℃，石英晶體頻標老化率極低；
混附發射： <-60 dB；
耐沖擊力度：50G，即50倍重力加速度沖擊力，一般性撞擊或非人為故意摔打不會損壞；
天線阻抗： 50Ω(內藏式)即天線輸入電壓與電流比值；
發射機重量及尺寸：約1600g（含電池），長寬高： 268mm*162mm*178.5mm；
接收機重量及尺寸：重約 8800g，長寬高：417mm*309mm*167mm ；
解碼時基：石英晶體；
信號接收靈敏度： <0.18uV，靈敏度極高，控制范圍內，即便微弱信號也能精準執行，不會產生誤動作；
動作響應時長：100mS以內，發射指令到接收響應執行輸出時差，瞬間控制，瞬間執行；
防護等級：IP65工業等級，防水防塵，杜絕水塵侵入，露天雨天使用無影響；
搖桿點擊壽命：百萬次，壽命長久，經久耐用；
發射機供電：鎳鎘電池組7.2V/600mA或7.2V/1400mA ，可充電，有充電器，可持續8小時不間斷工作，低耗能80mA，無需重復更換電池，插座式充電即可，如手機充電一樣方便；
接收端供電電壓（設備控制電壓）：電源50/60 HZ，常規AC220V、AC380V、AC36V，特殊可定做如DC12V、DC24V、DC48V等；
遙控距離：常規100米控制半徑,可定做如300米、500米、1000米、2000米、3000米等；
標準配置：1臺箱體式發射機，1臺接收機；
發射接收唯一安全加密編碼： 65536組（16+1bits），永不重復，每套都有唯一識別編碼，多套同環境使用不干擾，編解碼識別唯一，適用于復雜多套無線遙控器系統控制環境；
調制及解調方式：發射調制FID，接收解調FSK；
接收機輸出方式：繼電器無源干接點輸出，繼電器容量10A/250VA，自帶1米左右電纜線，便于接線；
外殼材質：工程級增強型塑料，耐摩擦、耐撞擊、阻燃，可承受各種惡劣工況環境；
自糾錯機制：自我檢測指令執行過程，一旦偏差如按鍵因外力導致?lián)p壞如卡死或接收繼電器未吸合或斷開，則遙控器系統發射機會自動發送急停指令，確保異常情況緊急急停，保證作業安全。
信號燈指示：正常亮綠燈，沒電或者急停時亮紅燈，動作執行時綠燈閃爍；
多發一收增配或多收1發增配：可通過編碼和頻道號實現自如增配發射機或接收機，達成1對多控制，或多對1控制，或多對多控制等；
整機高低溫承受范圍:-25℃ ~ +75℃，南北方通用，可定制零下40度；
頻率控制: TCXO（溫度補償晶體振蕩器）+PLL（ 利用輸入信號控制環路內振蕩信號頻率和相位）；
輸出可定做特殊端口:如CAN總線輸出、485端口、232串口、脈沖信號、高低電平信號等；
可定做針對性指示燈：比如每個按鍵或搖桿前推后推可專門增設指示燈，夜間控制時，清楚知道是正在執行的動作，或針對需雙向回傳的需求，回傳信號確認某路動作已經執行，則對應指示燈亮起。
應用： 各類多路開關量多速度控制的復雜工業設備如如塔吊、架橋機、提梁機、布料機、盾構機、特種作業車如清障車、消防車、垃圾車、環保作業車輛、拋雪車、舞臺車等設備，以及其他如多路履帶機、多路軌道車、多路吊車、碼頭吊、門吊、港口吊機等大型重工設備的無線多回路開關量動作控制。
