廠家南京帝淮墻壁切割機無線遙控器說明
墻壁切割機無線遙控器，整套包含1臺發射器+1臺接收器，本次按照100米提供，接收器端設計為4路開關量控制2個電機正反轉及2路模擬量調速輸出。

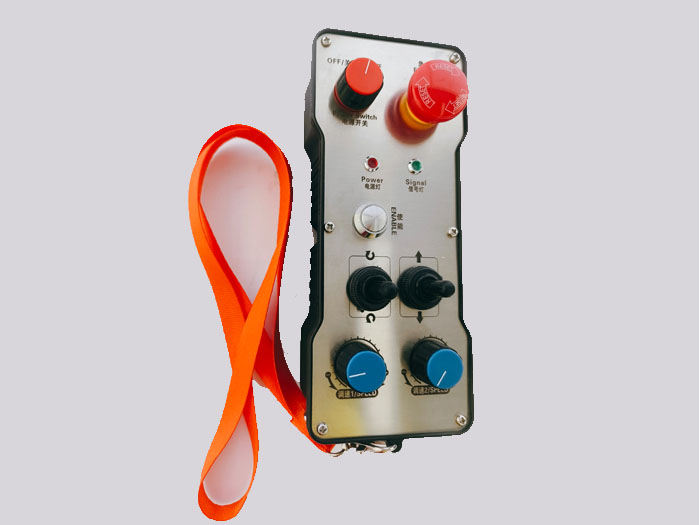

發射器端布局2個三位自復位撥桿，2個調速電位器旋鈕，“鎖定/解鎖”按鍵1個，啟動+急停旋鈕。
1）前后左右4個動作，即為2臺電機正反轉動作，布局2個三位自復位撥桿，前推正轉，手松開則自動回到中間零位，此時電機停止，反推則反轉，手松開則自動回到中間零位，此時電機停止；2個撥桿對應接收器端4路常開點繼電器輸出。
2）2個調速旋鈕，1個針對前后電機，1個針對左右電機，對應接收器端2路0-10V輸出，用于直接連接變頻器0-10V調速控制；
3）2個指示燈，1個用于電量不足提示，另1個用于操作按鈕正常與否提示。
4）啟動+急停旋鈕，急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
5）墻壁切割機無線遙控器非標定制型號DH-Z2M2BZ（DC24V/100米/1對1控制/2路0-10V/4路開關量）
