隨車吊無線遙控器/高空作業車無線遙控器/混凝土泵車遙控器
瀏覽：3547 發布日期：2020/09/01 10:35:00
廠家南京帝淮臂架式混凝土泵車遙控器-隨車吊遙控器（4個比例桿1個電位器4個撥桿或12個按鍵）工業遙控器非標定做
工業遙控器廠家：南京帝淮電子科技有限公司；
臂架式混凝土泵車遙控器-隨車吊遙控器型號：DHQ-4YLXXXX；
類型：工業級無線遙控器；
一、隨車吊無線遙控器/高空作業車無線遙控器/混凝土泵車遙控器（4個比例桿+1個電位器+3個撥桿或12個按鍵+啟動急停）功能及設計描述
1 發射機布局6個單軸比例桿，1個電位器，12個按鍵或4個撥桿（每個撥桿實現前后2路開關量），另有啟動+急停。
2 模擬量輸出0-10V或4-20mA，其中4個比例桿實現12路模擬量，1個電位器實現1路模擬量，共有13路模擬量輸出。
3 啟動+急停，共同對應1路繼電器輸出，用于控制被控端設備總電源，緊急情況下，可通過拍下急停按鈕，達到緊急切斷被控端總電源，讓被控設備運行停止的目的，此時遙控器系統也關機。
4 開關量共有13路，如果采用撥桿式，則使用4個撥桿，4個撥桿共對應12路開關量，另有啟動+急停共同對應1路繼電器輸出。
5 每套遙控器遙控器發射機和接收機之間有唯一信號加密編碼，確保多套同環境使用無干擾，且發射機接收機使用同一個無線頻點，確保唯一針對性發射接收信號。
6 發射機端采用可充電電池，配置充電器，接收機端供電可選：DC12V、DC24V、DC48V、AC36V、AC220V、AC380V，訂貨前說明。
7 保險絲，5A或10A容量值，用于過流保護接收機不被燒壞；
二、臂架式混凝土泵車遙控器面板布局說明

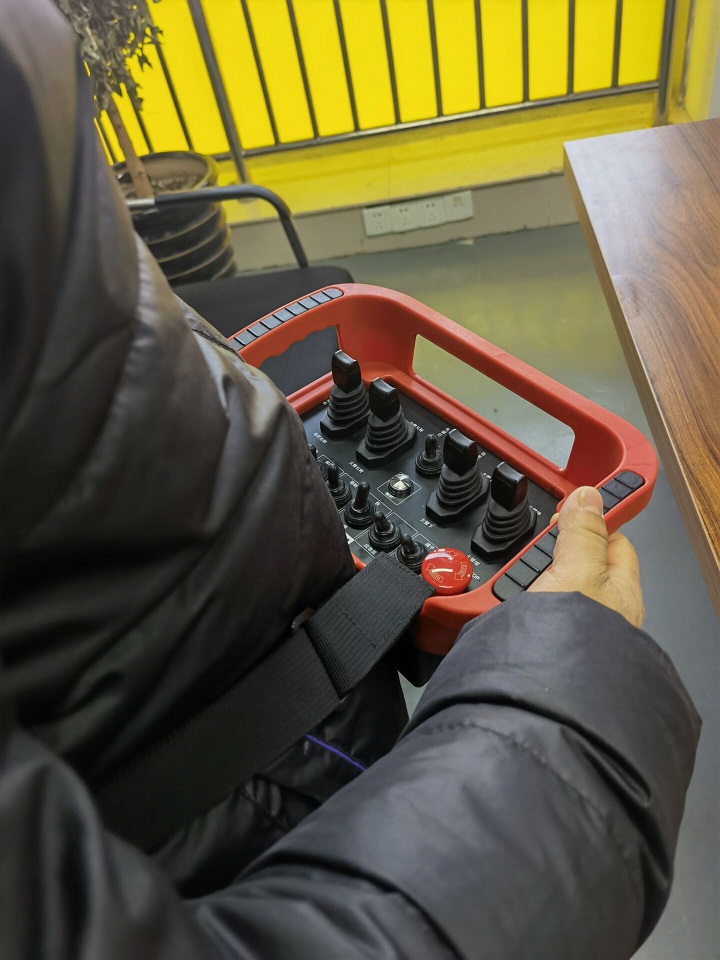

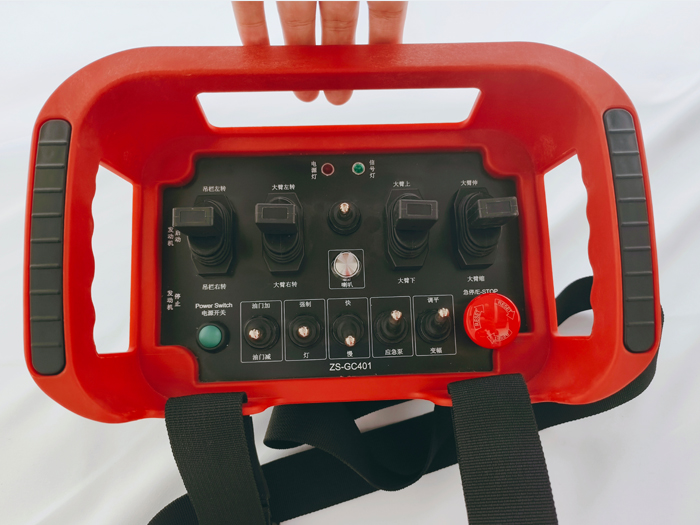

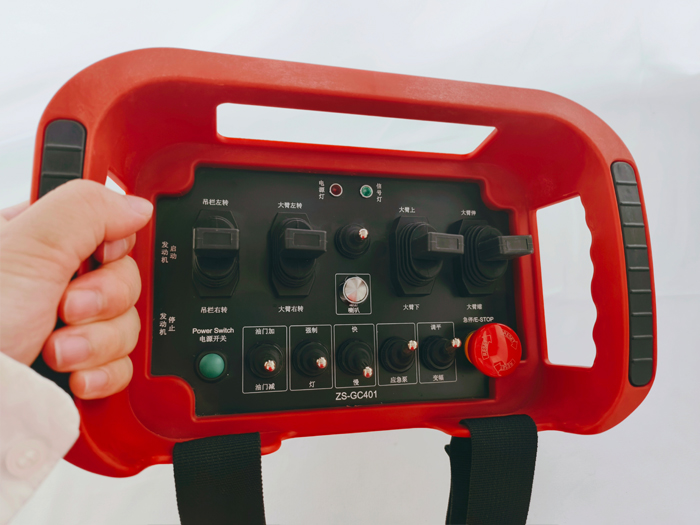

采用箱體式發射機，需布局4個比例桿+1個電位器旋鈕+4個撥桿或12路個按鍵，以及電源及信號指示燈，另有啟動+急停按鈕，可按需多布局2個或4個備用按鍵或撥桿作為備用。
三、臂架式混凝土泵車遙控器-隨車吊遙控器（4個比例桿+1個電位器+4個撥桿或12個按鍵+啟動急停）產品簡介：
1. 每套遙控器分2部分， 1個發射器， 1個接收器，多套遙控器處同一場地工作不會相互干擾。
2. 遙控系統（主控執行器）提供13路模擬量輸出，12+1路開關量（啟動+急停）輸出。
3. 功能鍵之間邏輯關系：?jiǎn)?dòng)和急停，程序化互鎖，開關量如采用按鍵式，則12個按鍵采用自鎖模式或采用點動模式，以及按鍵之間互鎖關系待溝通，如開關量采用撥桿式，則每個撥桿前后兩動作為機械式互鎖，相互之間是否做互鎖邏輯設定待溝通，13路模擬量之間是否設定互鎖邏輯關系待溝通。
4. 電源指示燈及文字標注：動作執行亮綠燈，電源沒電或急停按下后再按動作按鈕亮紅燈，按鈕文字標識可按需標注定做。
5. 安全性：遙控系統帶急停蘑菇頭式按鈕，出現緊急情況可拍下急停按鈕，可瞬間切斷被控端總電源以及關閉遙控系統，確保執行安全。且遙控系統內置自偵測電路，當遙控系統故障或繼電器未能正常執行動作，則遙控器系統可自我急停，主動切斷主繼電器，被控端設備斷電，遙控系統關機，確保作業安全。
6. 接收器輸出觸點切換能力：交流250V/5A ；直流30V/5A。
7. 防護防塵等級：IP65。
8. 接收器工作電壓：交流220V、交流380V、交流36V、直流24V、直流48V?？啥ㄖ疲?/span>
9. 使用環境溫度：-35～+75℃。
四、臂架式混凝土泵車遙控器-隨車吊遙控器發射器接收器技術參數
發射器
頻率范圍：433MHz或315MHz
遙控距離：100米
密碼保護：65336組
工作頻點：64個
天線形式：外置式/內藏式/吸盤式
防護等級：IP65
使用電源： DC12V或24V可定制
環境溫度：-35℃～+75℃
接收器
頻率范圍：433MHz或315MHz
接收靈敏度：-100dBm
密碼保護：65336組
工作頻點：64個
天線形式：外置式
防護等級：IP65
使用電源：DC12V或24V可定制
